本系统实现了在以TI公司的TMS320DM643为核心的嵌入式系统中，对数字电视传输流(TS)信号进行采集并在以太网中传输。利用本系统可轻松地实现在局域网中对数字电视传输流信号的传输、调度。数字电视传输流信号源是针对欧洲数字系统标准(DVB-C)的数字电视信号。网络接入硬件在以TMS320DM643为核心的嵌入式系统中实现，网络接入软件采用了TI公司针对C6000系列DSP推出的TCP/IPNDK(NetworkDeveloper’sKit)网络开发包来实现。

　　系统电路设计

　　电路主要由5部分组成。数字电视传输流网络采集系统框图如图1所示。

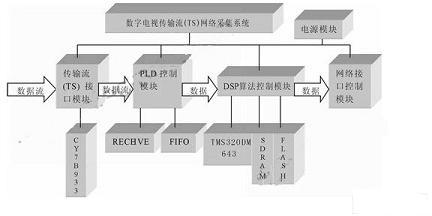

　　图1数字电视传输流网络采集系统框图

　　其主要功能是通过传输流接口模块采集数字电视信号进入PLD(CycloneEP1C6Q240C8)芯片，进行必要的处理后，将信号发送到DSP(TMS320DM643)芯片存储起来，并进行算法处理。通过TMS320DM643对BCM5221进行必要的配置，将存储在TMS320DM643内的数据通过BCM5221传送到局域网中,并通过计算机接收数据。

　　传输流接口模块

　　传输流接口模块由CY7B933输入接口芯片及其电器接口电路组成。CY7B933输入接口电路是点对点的传输模块，可以通过光纤、同轴电缆和双绞线进行高速的串行数据传输。输入接口符合DVB-ASI的接口标准。输入接口接收到串行位流后，通过内部PLL时钟同步恢复数据的时钟信息，并对位流进行串并转换、解码和传输检错等操作。这种输入接口能灵活地把高速点对点串行数据转变成并行数据，而且应用领域广泛，包括各种服务器、存储器和视频传输的应用。

　　PLD控制模块

　　在项目中，此部分硬件选用的是Altera公司的EP1C6Q240C8芯片。

　　此模块的主要功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来，并缓存数据。这部分功能均由VHDL语言编写的功能模块实现。主要有两个功能模块：RECEIVE与FIFO。RECEIVE模块主要负责从CY7B933接收数据字段;FIFO模块主要负责缓存数据。

　　RECEIVE模块

　　RECEIVE模块的功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来。其工作方式是以一个传输流包为边界接收数据的。

　　首先，RECEIVE模块会检测传输流包的边界，通过查找包头字节(固定为0x47)间的字节数来确定。因为包中数据也可能含有0x47，所以要3个包的数据来检查3次。当发现0x47这个字节的时候，就会触发一个内部的计数器开始计数。当计数到188后，如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零;如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零，否则计数器清零并重新开始检测边界。

　　当检测到边界以后，RECEIVE模块开始接收数据包。计数器会从零开始计数，在接收数据的过程中使能wrreq输出有效信号,同时把数据输出到下一级。当计数到188时，表示一个数据包接收完成。当一个包的数据接收完之后，计数器清零，并置ts188，保持高电平一个时钟周期。下一个周期检测数据是否为0x47，如果是，说明是下一个数据包的边界;否则，说明出现了错误，并重新回到上一段所说的检测数据包边界的状态。

　　此外，PLD模块内会有一个专用计数器记录空包数，当接收到数据包后，会首先检测此数据包是否为空包，如果是空包，PLD模块会把这个空包删除，并在计数器中加1。如果接收的不是空包，就会把计数器的值加到这个数据包的私有字段中，并缓存到FIFO。然后计数器自动清零。这样处理数据包的目的是为了减少网络传输的数据流量，从而可以传输更多的传输流数据。把计数器的值加入私有字段是为了在计算机接收到数据后，可以把原来的空包恢复出来，从而原传输流数据的完整性。

　　FIFO模块

　　FIFO模块的功能是从RECEIVE模块接收数据，并缓存起来。当RECEIVE模块接收完一个完整的传输流数据包之后，会发送ts188或ts204的中断信号给DSP，DSP就会启动EDMA功能从FIFO模块接收数据。DSP与FIFO模块采用异步连接的方式，具体的接收操作在DSP部分说明中再加以描述。

　　DSP算法处理模块

　　此模块主要由以TMS320DM643为核心的嵌入式系统组成。主要实现从PLD模块接收传输流数据包，把数据包打包成TCP/IP格式，并实现对网络接口(BCM5221)控制模块的初始化，然后把数据包传送到网络模块。

　　为了实现上述功能，必须建立起一套以TMS320DM643为核心的基本系统。

　　系统的具体配置

　　时钟配置：EMIF内核时钟ECLKIN是133MHz。此外，系统的外设总线、EDMA传输和L2存储器的工作时钟为CPU内核时钟的1/2，即300MHz;片上定时器的工作时钟为CPU内核时钟的1/8，即75MHz。

　　中断配置：TMS320DM643除了RESET和NMI引脚提供外部不可屏蔽中断请求输入以外，还有两个外部中断引脚GP0[5]/EXT_INT5、GP0[7]/EXT_INT7，以提供可屏蔽的外部中断请求输入。系统中，EXT_INT5外部中断用作PLD模块的请求接收数据信号，每当PLD模块接收完一个传输流包，就会发送一个外部中断信号给DSP，通知DSP接收数据。此外，EDMA中断用于接收完一个包的数据后做后续处理。

　　系统对EMIF的使用情况：

　　系统在CE0空间扩展了4M×64bit的SDRAM存储器(MT48LC4M32BPG)，用于存储程序与数据。SDRAM的

　　工作时钟由TMS320DM643的ECLKOUT1提供，与EMIF的工作时钟频率相同，本系统中默认ECLKIN为其时钟源，即133MHz。

　　系统在CE1空间扩展了4M×8bit的Flash存储器(Am29LV033C)。在对Flash进行读/写访问前，需要通过EMIF的CE1控制寄存器CE1CTL，将CE1空间配置为8-bit异步存储器接口，及读/写时序。

　　系统在CE2空间扩展了与FIFO模块连接的接口。在DSP看来，FIFO模块可视为8bit异步只读存储器。FIFO模块的读使能信号rdreq与TMS320DM643的CE2片选信号连接;FIFO模块的读时钟信号rdclk与TMS320DM643的ARE读使能信号连接。

　　以太网接口

　　TMS320DM643上集成有一个EMAC+MDIO片上外设，EMAC是EthernetMediaAccessController的缩192.168.0.2写，即以太网访问控制器，MDIO是ManagementDataInput/Output的缩写，即管理数据输入/输出模块。EMAC+MDIO用于为以太网物理层(PHY)器件提供接口，其中，EMAC为接口以太网PHY提供数据通路，MDIO为接口以太网PHY提供管理信息通路。
