因为HRA必须要为符合健康策略的计算机颁发证书，所以HRA必须有“请求、发布与管理证书”的权限，同时如果HRA颁发的健康证书过期了HRA必须要从对应计算机的证书存储中删除证书，所以HRA还必须有“管理CA”的权限。

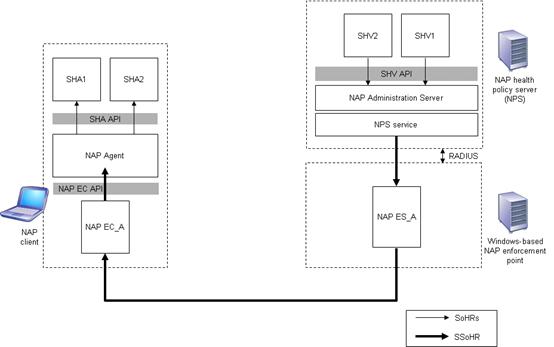

　　图表2

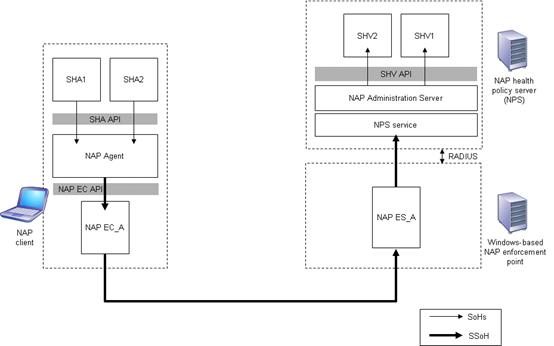

　　一、对应的文字阐述如下：

　　1、IPSECEC发送当前健康状态至HRA（健康注册颁发机构）；

　　2、HRA发送客户端的健康状态至NAP健康策略服务器（NPS）；

　　3、NAP健康策略服务器评估客户端的当前健康状态信息，以决定其是否符合健康策略，并把结果发回给SHA，如果不符合，在发回的消息中也包含健康Remediation的指令；

　　4、如果符合健康策略，则HRA为客户端分发健康证书，则客户端可以使用此证书与其他符合健康策略的计算机开始初始化IPSEC连接；

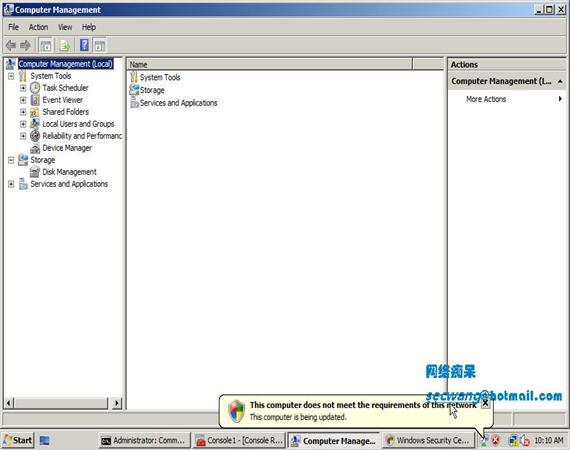

　　5、如果不符合健康策略，HRA通知NAP客户如何校正其健康状态并不发给客户端健康证书，因此客户端不能初始化IPSEC连接，但是客户端可以与补救服务器通信，以校正客户端的健康状态；

　　6、NAP客户端发送相关的更新请求至补救服务器；

　　7、补救服务器提供符合健康策略的更新给NAP客户端，NAP客户端更新其健康状态；

　　8、NAP客户端发送其更新过的健康状态信息至SHA，SHA发送客户端的健康状态信息至NAP健康策略服务器；

　　9、假设其符合健康状态策略，则发送结果至SHA，并颁发健康192.168.1.12证书给客户端，客户端可以使用此证书开始IPSEC通信。

　　二、配置过程如下：

　　以下是这次的实验配置：

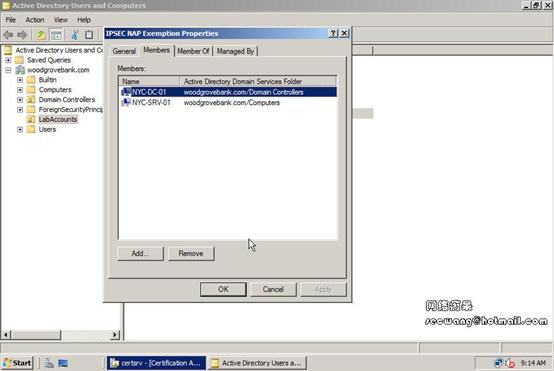

　　1、必须要把NYC-DC-01的计算机提升为域woodgrovebank.com的DC，并在此计算机上安装证书服务，用来颁发证书，并创建一个全局组为IPSECNAPExemption，因为在IPSECNAP的网络中把网络可以从逻辑上划分为三个网络，安全网络（有健康证书且要求IPSEC安全通信的计算机所在的网络，如CA）、边界网络（有健康证书但是不要求IPSEC安全通信的计算机所在的网络,如HRA,补救服务器），、受限网络（没有健康证书的计算机所在的网络），通常全局组IPSECNAPExemption的就为边界网络中的计算机，这样不管当前计算机的健康状态是什么，都能够获得一个健康证书，并能够与网络中的任何一台计算机进行通信。所以呢，我们在此次测试中就应该把NYC-SRV-01这台计算机添加为此全局组的。

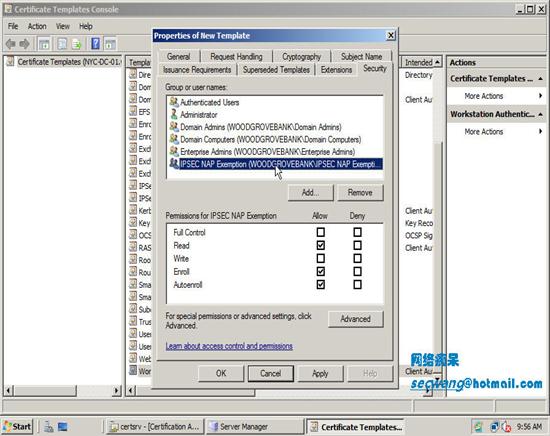

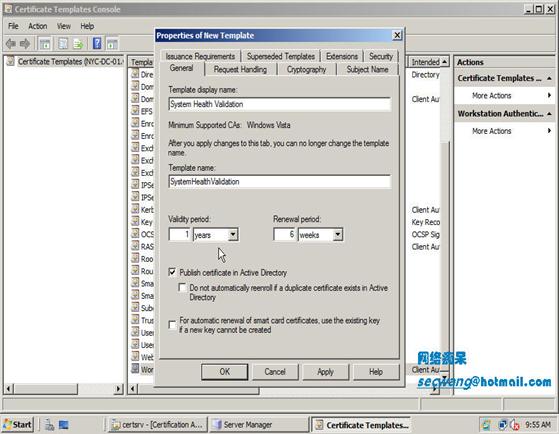

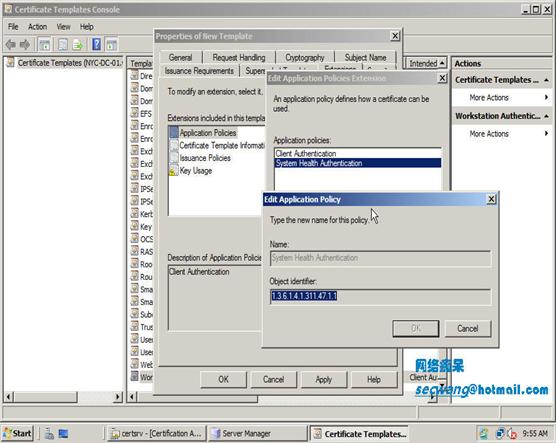

　　切换至“扩展”选项卡，定位于“应用程序策略”，并点击“编辑”按钮，再单击“添加”按钮，找到systemHealthAuthentication，其值为1.3.6.1.4.1.311.47.1.1（有二个SystemHealthAuthentication,通常是下面一个）；再切换至“安全”选项卡，给全局组IPSECNAPExemption“读取、注册、自动注册”权限，这样，全局组IPSECNAPExemption中的就不管其健康状态是什么，都能够自动获取此证书。关掉证书模板对话框。为了具有权限的用户能够申请此证书必须把它发布出来：在“证书颁发机构”右击“证书模板”，新建要颁发的证书模板SystemHealthAuthentication。如下图所示：

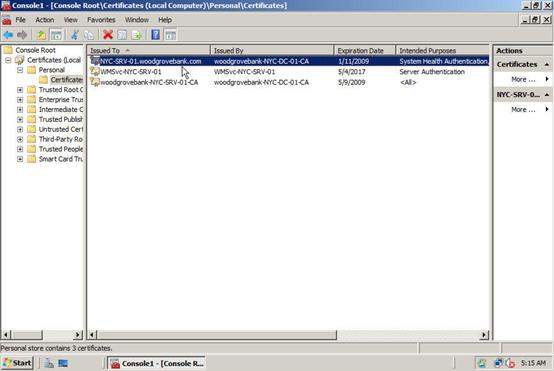

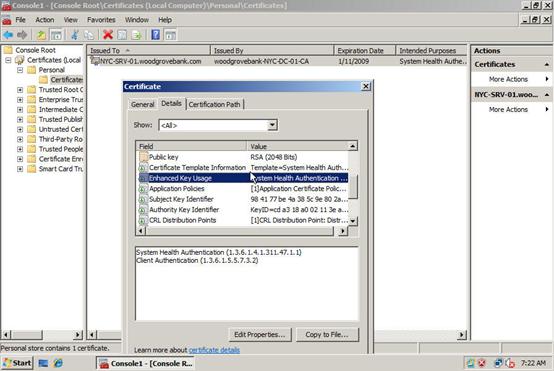

　　3、配置默认域策略，允许自动颁发证书。组策略管理默认域策略计算机配置Windows设置安全设置选中“公钥策略”右边详细窗格中，选择“证书服务客户端――自动注册”启用，并选中下面两个复选框；在计算机NYC-SRV-01使用命令gpupdate/force强制刷新组策略，打开MMC，并选择“证书”，选择“计算机”，在证书下面验证已经成功获得的的证书。

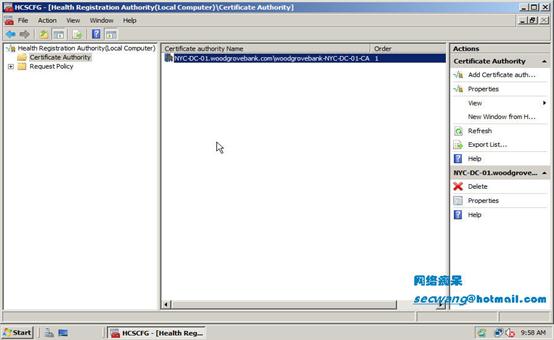

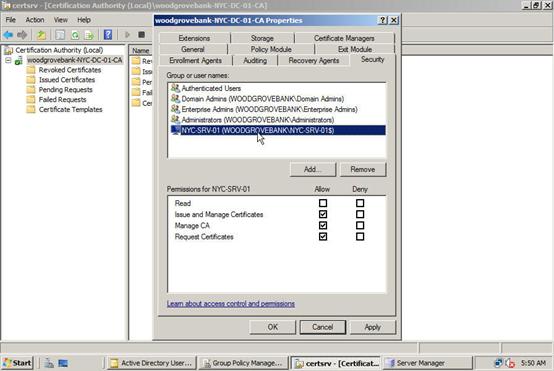

　　因为HRA必须要为符合健康策略的计算机颁发证书，所以HRA必须有“请求、发布与管理证书”的权限，同时如果HRA颁发的健康证书过期了HRA必须要从对应计算机的证书存储中删除证书，所以HRA还必须有“管理CA”的权限。如果HRA与CA在不同的计算机，则必须在CA的属性“安全”选项卡，给HRA这台计算机帐户赋予以上的权限，如果HRA与CA在同一台计算机，则只需要给“NetworkService”赋予以上的权限，因为在此例当中，我们把HRA与CA安装在不同的计算机上，所以在此，赋予计算机帐户NYC-SRV-01以上的权限，如下图所示：

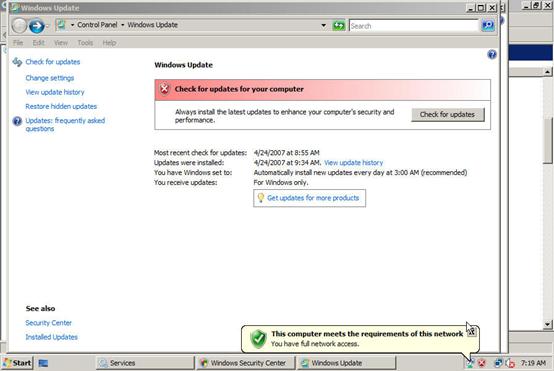

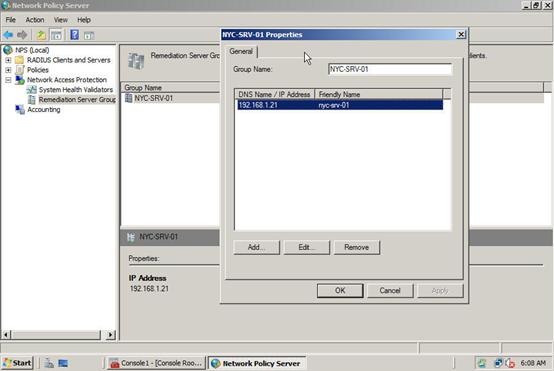

　　5、打开“网络策略服务器”控制台，在右边详细窗格中选择“配置NAP”，选择“IPSECwithHealthRegistrationAuthority(HRA)”,接下来在本例中都以默认的值进行设置就OK了，不用做过多的其他设置。在“网络策略服务器”控制台中选择“网络访问”系统健康校验双击右边详细空格中选择条目点击“配置”按钮，只选择“启用自动更新”，清除其他所有的选择。在“网络访问”下面右键选择“补救服务器组”选择添加并把NYC-SRV-01添加进去，当客户端计算机不符合健康策略要求的时候，将会连接到此计算机进行补救，至此服务器相关的设置已经配置完毕，接下来的过程将会配置客户端。如下图所示：

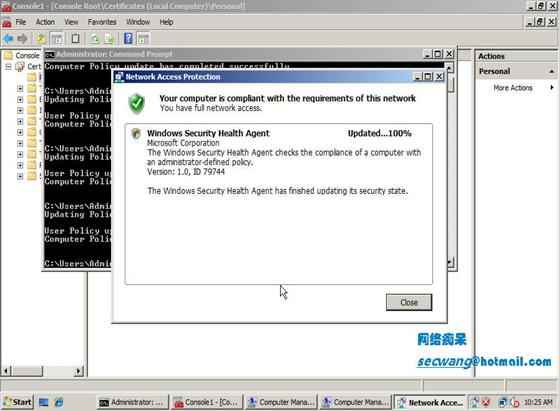

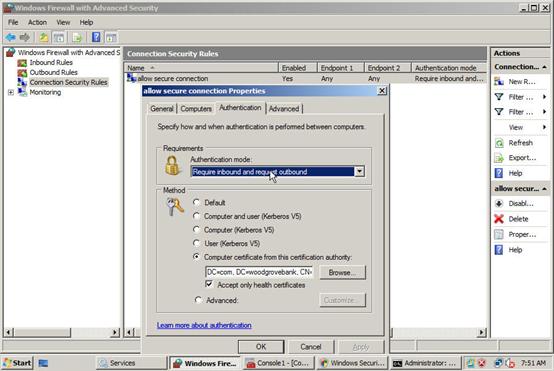

　　在两台计算机上都做好了相应规则后，我们在NYC-CLIENT-01上ping192.168.1.12结果如下，除了第一个包进行安全协商，其他连接都正常，如果此时删除证书存储中的“健康证书”，则又会返回“Requesttimedout”，这就是大家可以看到下面两行的情形。
