A点是海联达Ai-R101的放置点；B点为第一个测试点，距离A点35m左右，与A点间无阻隔；C点为第二个测试点，距离A点10m左右，与A点间有普通墙体阻隔；D点为第三个测试点，距离A点10m左右，与A点间有铁门和承重墙阻隔。

　　B点实际测试成绩：

　　D点无线信号强度为46%

　　通过实际测试我们可以看到，虽然海联达Ai-R101采用的是内置天线，但它的无线信号仍轻松覆盖了整个测试，而且信号强度较为出色，即使在C和D这两个测试点（均与A点间有墙体阻隔），信号强度也达到了72%和46%，对于同学们的宿舍组网应用来说，这样的信号覆盖能力完全可以出色地满足日常的网络需求了。

　　第4页：传输速率测试平台和测试方法

　　传输速率测试平台和测试方法

　　测试平台：

　　客户端：ThinkpadX200笔记本+300M外置无线网卡

　　服务器端：ThinkpadT400笔记本

　　192.168.1.101设置测试软件：NetIQChariotv5.4；Endpoint6.0。

　　测试方法：

　　客户端：我们在客户端安装所测无线网卡的管理软件和PerformanceEndpoint，并设置无线网卡的IP地址为：192.168.1.11。

　　服务器：在服务器端安装PerformanceEndpoint和ChariotConsole（控制台）。将无线路由器的LAN口与服务器端通过网线连接，组成一个小型局域网，并设置服务端IP地址为：192.168.1.10。

　　运行服务器端的ChariotConsole控制台，依次建立点对点的测试项目，并选择Throughput脚本。我们只建立一个测试进程，测试时间设置为1分钟。

　　我们对海联达Ai-R101进行了如下的测试项目：

　　1、单pair下载速率测试（非加密）

　　2、单pair上传速率测试（非加密）

　　3、单pair下载+上传速率测试（非加密）

　　4、5pairs下载速率测试（非加密）

　　5、5pairs上传速率测试（非加密）

　　6、5pairs下载+上传速率测试（非加密）

　　第5页：单线程惊艳最高达70Mbps

　　单线程惊艳最高达70Mbps

　　作为一款学生专属的无线路由器，它的无线传输性能表现究竟好不好呢？谜底马上揭晓。（为了测试数据的客观性，每项内容我们都进行了多次测试，取接均值的结果，所得结果仅供读者参考。）

　　单pair下载速率测试：

　　平均速率：70.994Mbps

　　经过单线程的三项测试，海联达Ai-R101的传输性能让人惊艳哟。它的平均下行速率达到了61Mbps，平均上行速率也达到了59Mbps，远远超过其它150M无线路由器的平均水平。而它在下载+上传测试中的表现更为突出，测试成绩达到了70Mbps，在学生用150Mbps级别路由的产品中处于了领先水平，速度给力。

　　第6页：下载最高79Mbps多线程单向不俗

　　下载最高79Mbps多线程单向不俗

　　为了能更加全面地展示这款无线路由器的整体性能，我们将进行更加严格的——多线程的测试，让我们一起来看看它的测试成绩吧。

　　5pairs下载速率测试：

　　平均速率：75.434Mbps

　　海联达Ai-R101在多线程测试的单向表现不错，多线程下行的平均速率达到79Mbps，多线程上行的平均速率为74Mbps，测试成绩基本同多数150M无线路由的平均表现相当，令人满意。在多线程下行+上行的表现似乎还需提升，它的测试成绩为75Mbps。但多线程测试中，单向下载最高79Mbps的表现，还是展示了海联达无线路由器出色无线传输性能的，表现不俗。

　　第7页：总结：学生专属高性价比路由

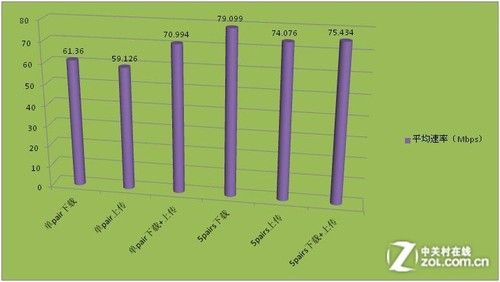

　　线程测试成绩总汇：

　　线程测试成绩

　　海联达Ai-R101的全面测试让我们感到非常满意。在单线程测试中，它的表现亮眼，下行速率达到了61Mbps，平均上行速率也达到了59Mbps，远超其它150M无线路由器的平均水平，在下载+上传测试中更达到了70Mbps的好成绩，表现出色。在多线程测试中，单向下行的平均速率最高达到79Mbps，性能表现不错，这为广大的在校同学们又提供了一款优秀的无线路由器。

　　总结：学生专属高性价比路由

　　海联达Ai-R101无线路由器

　　外观方面：海联达Ai-R101拥有优雅黑、高贵白和靓丽粉三种炫彩外壳，时尚炫酷。它迷你美观，轻巧便携，内置天线设计更为同学们节省了个人的桌面空间。

　　设置方面：“设置向导”操作简单，初学者也可轻松配置。各种功能界面非常丰富，“流量控制”功能可轻松进行流量的智能平衡应用，达到共用者们公平上网的目的。同时它还有“端口过滤”、“IP过滤”、“MAC地址过滤”和“URL过滤”等安全设置，适合同学们进行方便丰富的无线加密。

　　性能方面：海联达Ai-R101整体性能表现十分亮眼，在单线程下行+上行的测试表现中最高达到70Mbps，在多线程下行的表现中更达到79Mbps的速度，单向传输不俗。而且它还拥有USB供电的特性，有断电不断网的妙用，有了它同学们就可轻松应对宿舍晚上断电情况。在连续使用几小时后，它的表面温度也无明显提升，看来稳定性也相当不错呢。
