近期,微星科技发布了大量的7系主板，它们全部配备厂商最新的军规三代组件技术，并且同时配备了PCI-E3.0,USB3.0还有SATA3.0技术，所以我们可以称呼它们为微星3.0主板。随着微星Z77主板的全面上市，很多人在购买后的使用过程中也会碰到一系列的问题。由于微星3.0主板BIOS采用第2代UEFI图形BIOS(ClickBIOSII)技术，大部分朋友还是不清楚具体BIOS该如何设置，所以笔者今天和大家以Z77A-55为例，一同揭开BIOS设置的神秘面纱。

　　前言：

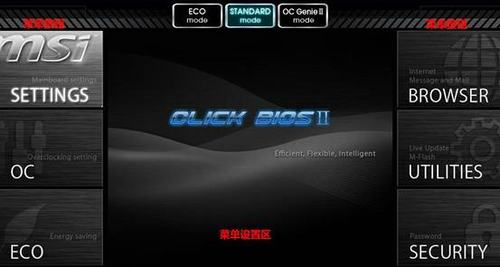

　　ClickBIOSIIBIOS首页界面

　　ClickBIOSIIBIOS首页有系统信息、温度监测、启动设备优先顺序条、模式选择、BIOS设置菜单选择、菜单显示区。

　　系统信息：

　　显示系统的基本配置信息，有时间日期、CPU型号和频率、内存频率和容量、以及BIOS版本。

　　温度：

　　显示当前CPU和主板温度。

　　启动设备优先条：

　　列出所有可以启动的设备，明亮的是已连接的，灰色是没有连接的。

　　顶部是节能/标准/超频三个快捷按钮。“标准模式”就是当前的BIOS设置模式。节能和超频还不能使用。

　　两侧是六个设置按钮：

　　SETTING：设置芯片组和启动。

　　OC：涉及超频的频率和电压设置。

　　ECO：节能设置。

　　BROWSER：进入MSI的Winki浏览器。

　　UTLITIES：备份、更新等实用程序。

　　SECURITY：密码等安全设置。

　　点击按钮就可以进入相应的设置或操作。

　　BIOS设置常用的操作：

　　系统状态显示出系统连接的SATA设备(硬盘、光驱、SSD等存储设备)，处理器信息，BIOS版本，安装的内存容量。

　　日期和时间需要在这里设置。文字表示可对该项设置，一般用+/-键改变数值，修改完回车自动移到下一项，或者用箭头键移动。

　　1-2、Advanced(高级)

　　英特尔的SNB和IVY处理器都整合了显卡，7系列主板也都配置有视频输出接口。BIOS有关于集显的设置。

　　1-2-4-1、VirtuTechnology(独显/集显转换)

　　VirtuTechnology就是动态分配英特儿SNB或IVY处理器的集显和独显的图像资源，在OS界面可以切换独显和集显。使休闲和游戏客户根据需要灵活使用显卡。这项设置还需要软件配合。设置项有Disabled(关闭)/IMODE(集显)/PMODE(独显)，默认是Disabled(关闭)。

　　1-2-4-2、InitiateGraphicAdapter(第一显卡)

　　这里是设置开机第一显示的显卡，设置项有PEG(独显)/I(集显)，默认是PEG(独显)。

　　1-2-4-3、IntegratedGraphicsShareMemory(共享显存)

　　给集显设置共享显存，设置项有32/64/128/256M，默认64M。

　　1-2-4-4、DVMTMemory(动态分配显存)

　　这是英特尔集显的一个特色，处了前面固定的共享显存外，还可以实时动态分配给显卡显存用于3D游戏。这里是设置最大动态显存容量。设置项有128M/256M/最大，默认是256M。

　　1-2-4-5、IMulti-Monitor(多显示器)

　　集显支持多显示器，比如VGA/DVI/HDMI同时输出。设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

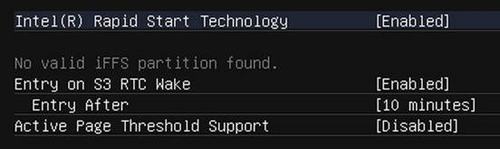

　　1-2-5、Intel(R)RapidStartTechnology(英特尔快速启动技术)

　　这是英特尔的快速技术，使用这项技术需要配置SSD盘。这项技术，休眠后可以快速，即使断电，恢复供电后SSD仍可正常从睡眠状态中。设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　这个选项，就会多出下面的设置。

　　1-2-7-1、CPUSmartFanTarget(CPU风扇智能调速目标)。这个目标是温度目标，就是要设置CPU的控制温度，设置项有40/45/50/55/60/65/70。

　　设定目标温度后，就要设置风扇转速百分比。就是说在CPU温度低于目标温度时。风扇的转速是全速的百分之….。这个百分比就是在这里设置的。设置项有0%/12.5%/25%/37.5%/50%/62.55/75%/87.5%。

　　1-2-7-2、SYSFanControl(系统风扇控制)

　　系统风扇不是智能调速，但是可以手动调速，调速范围50%-100%。

　　1-2-9、PowerManagementSetup(电源管理设置)

　　1-2-9-1、Eup2013：这是欧盟要求的节能措施，是电脑在待机(就是我们常说的关机)状态下功耗要求。我们如果没有特别要求，可以关闭。

　　1-2-9-2、RestoreafterACPowerLoss：AC电源掉电再恢复时电脑的状态。有三种：Poweroff(关机)/Poweron(开机)/LastState(最后原状态)。开机就是来电后自动开机，关机就是来电后不开机。最后原状态就是AC掉电时电脑是开机的，来电后就开机，否则就是关机。

　　1-2-10、WakeUpEventSetup(事件设置)

　　2-1-1、CPUBaseClock(MHz)(CPU基本频率)

　　设置CPU的外频，英特尔SNB/IVY处理器的外频是100MHz，可以适当提高或降低。调整方法是用小键盘的+/-键，每敲一次键加/减1MHz。

　　此项下面的灰色行就是当前的CPU基本频率。

　　调整FSB频率直接影响内存频率。所以，超频时请注意内存频率要与内存条标称频率相近，如果偏差较大，可能导致超频失败。

　　2-1-2、AdjustCPURatio(调整CPU倍频)

　　在此敲回车，弹出倍频选择菜单，从中选择你想用的倍频。这项设置适合解锁倍频的处理器，倍率设置从12到60。对于锁倍频的处理器来说，最高可设置的频率是该处理器的最高睿频频率。默认是Auto，就是处理器的默认倍频。

　　2-1-3、AdjustCPURatioinOS(OS下调整倍频)

　　这是在OS里设置CPU的倍频。设置项有Enabled/Disabled，默认是Disabled(关闭)。在OS里调倍频需要通过微星的ControlCenter软件。

　　2-1-4、InternalPLLOvervoltage(内部PLL过电压)

　　/关闭内部PLL过电压，设置项有Auto/Disabled/Enabled，默认是Auto。

　　2-1-5、EIST(智能降频技术)

　　这里是/关闭EIST，设置项有Enabled/Disabled，默认是Enabled()。

　　EIST全称为“EnhancedIntelSpeedStepTechnology”，它能够根据不同的系统工作量自动调节处理器的电压和频率，以减少耗电量和发热量。

　　2-1-6、IntelTurboBoost(英特尔睿频技术)

　　这里是/关闭英特尔睿频技术，设置项有Enabled/Disabled，默认是Enabled()。

　　英特尔睿频技术是根据CPU的实际作业情况提升核心的频率，比如一个核心作业就可以提高这个核心的频率，加速作业进程。智能加速技术提升的频率要看几个核心在运作，运作的核心越少，提升的频率越高。

　　2-1-7、EnhancedTurbo(增强睿频)

　　设置项有Enabled/Disabled，默认是Disabled(关闭)。

　　2-2、微星特色超频

　　2-2-1、OCGenieButtonOperation(超频精灵按钮)

　　/关闭超频精灵按钮功能，设置项有Disabled(关闭)和Enabled()，默认是Enabled。

　　BIOS这个按钮功能后，开机前按下这个按钮，开机后就自动超频。也叫做一键超频。

　　这里是微星特有的超频技术。

　　这些超频设置都是个人私有的设置。设置后就可以生效。如果不想再用这里的超频设置，可以在MyOCGenie(我的超频精灵)里设置为Deult(默认)。

　　这里列出的超频设置项，在本BIOS设置里面都有说明，这里不再重复。

　　2-3、内存频率设置

　　2-3-1、DRAMReferenceClock(DRAM参考频率)

　　DRAM参照频率是内存的基本频率，设置项有200/266，Auto，默认是Auto。

　　2-3-2、DRAMFrequency(内存频率)

　　这里是设置内存频率的，回车弹出内存频率选单，从中选择内存频率。

　　内存控制器整合到处理器内，支持内存的规格依据CPU了。

　　下表是SNB和IVB处理器在7系列主板上所支持的内存频率。

　　2-3-3、ExtremeMemoryProfile(X.M.P)

　　XMP是英特尔提出的一种内存超频模式，就是把内存的超频频率和参数设置以文件的方式存在内存条的SPD模块中。BIOS启动XMP就是直接从SPD中读取超频设置参数设置内存和CPU的频率。

　　这里是/关闭XMP，设置项有设置项有Disabled(关闭)和Enabled()，默认是Disabled(关闭)。

　　该项设置只有使用XMP内存才显示。

　　2-3-4、DRAMTimingMode(DRAM时序模式)

　　这里是设置内存时序的，设置项有Auto(自动)/Link(双通道联调)/Unlink(单个通道调)，默认是Auto。如果设定Link(双通道联调)/Unlink(单通道单调)，AdvancedDRAMConfiguration就变成可以设置的。

　　2-3-4-1、Link(双通道联调)的AdvancedDRAMConfiguration(高级DRAM配置)

　　上列内存参数设置，左侧是参数名称，中间是默认值，右侧是设置项(Auto)，要修改设置，请敲回车，从弹出的的参数菜单中选择。

　　CommandRate：命令速率，就是内存控制器开始发送命令到命令被送到内存芯片的延迟。设置项有Auto/1T/2T，默认是Auto，1T比2T快。但是要依据内存条的性能。性能低的设置1T后肯定要蓝屏死机。一般保持Auto就是依据SPD设置。

　　tCL(CASLatency)：列地址选通潜伏时间，指的是在当前行访问和读一特定列的时钟周期。CAS控制从接受一个指令到执行指令之间的时间。因为CAS主要控制十六进制的地址，或者说是内存矩阵中的列地址，所以它是最为重要的参数，在稳定的前提下应该尽可能设低。

　　内存单元是按矩阵排列的，读写内存单元中的数据，首先是根据矩阵的“行”和“列”地址寻址的。当内存读写请求触发后，最初是tRP(ActivetoPrechargeDelay：预充电延迟)，预充电后，内存才真正开始初始化RAS(内存行地址选通)。一旦tRAS激活后，RAS(RowAddressStrobe行地址选通)开始对需要的数据进行寻址。首先是“行”地址，然后初始化tRCD(RAStoCASDelay行地址到列地址延迟)，接着通过CAS(列地址选通)访问所需数据的精确十六进制地址。期间从CAS开始到CAS结束就是CAS延迟。所以CAS是找到数据的最后一个步骤，也是内存参数中最重要的。

　　这个参数控制内存接收到一条数据读取指令后要等待多少个时钟周期才实际执行该指令。同时该参数也决定了在一次内存突发传送过程中完成第一部分传送所需要的时钟周期数。这个参数越小，则内存的速度越快。必须注意部分内存不能运行在较低的延迟，可能会丢失数据，因此在提醒大家把CAS延迟设为2或2.5的同时，如果不稳定就只有进一步提高它了。而且提高延迟能使内存运行在更高的频率，所以需要对内存超频时，应该试着提高CAS延迟。

　　该参数对内存性能的影响最大，是JEDEC规范中排在第一的参数，CAS值越低，内存读写操作越快，但稳定性下降，相反数值越高，读写速度降低，稳定性越高。参数范围5-15T。

　　tRCD(RAStoCASDelay)：行地址到列地址的延迟时间，这是激活行地址选通和开始读列地址选通之间的时钟周期延迟。JEDEC规范中，它是排在第二的参数，降低此延时，可以提高系统性能，如果该值设置太低，同样会导致系统不稳定。参数范围4-15T。

　　tRP(RowprechargeDelay)：行地址选通预充电时间。这是从一个行地址转换到下一个行地址所需的时钟周期(比如从一个Bank转换到下一个Bank)。预充电参数小可以减少预充电时间，从而更快地激活下一行。

　　但是该参数的大小取决于内存颗粒的体质，参数小将获取最高的性能，但可能会造成行激活之前的数据丢失，内存控制器不能顺利地完成读写操作，从而导致系统不稳定。参数值大将提高系统的稳定。参数范围4-15T。JEDEC规范中，它是排在第三的参数。

　　tRAS(RowactiveStrobe)：行地址选通。这是预充电和行数据存取之间的预充电延迟时间。也就是“内存行有效至预充电的最短周期”，调整这个参数要根据实际情况而定，并不是说越大或越小就越好。如果tRAS的周期太长，系统会因为无谓的等待而降低性能。降低tRAS周期，则会导致已被激活的行地址会更早的进入非激活状态。如果tRAS的周期太短，则可能因缺乏足够的时间而无法完成数据的突发传输，这样会引发丢失数据或损坏数据。该值一般设定为CASlatency+tRCD+2个时钟周期。为提高系统性能，应尽可能降低tRAS的值，但如果发生内存错误或系统死机，则应该增大tRAS的值。参数范围10-40T。JEDEC规范中，它是排在第四的参数。

　　tRFC(RefreshCycleTime)：刷新周期时间，这个参数表示自动刷新“行”周期时间，它是行单元刷新所需要的时钟周期数。该值也表示向相同的bank中的另一个行单元两次发送刷新指令(即：REF指令)之间的时间间隔。tRFC值越小越好，它比tRC的值要稍高一些。参数范围48-200T。

　　tWR(TimingofWriteRecovery)：写恢复时间。这是一个有效的“写”动作和bank预充电到数据能正确写入之间的时间。就是说在一个激活的bank中完成有效的写操作及预充电前，必须等待多少个时钟周期。这段必须的时钟周期用来确保在预充电发生前，写缓冲中的数据可以被写进内存单元中。同样的，过低的tWR虽然提高了系统性能，但可能导致数据还未被正确写入到内存单元中，就发生了预充电操作，会导致数据的丢失及损坏。参数范围5-32T。

　　tWTR(WritetoReadDelay)：写到读延时。这个参数表示在同一内存Bank区写命令和下一个读命令之间的延迟时间。也就是在同一个单元中，最后一次有效的写操作和下一次读操作之间必须等待的时钟周期。tWTR值偏高，降低了读性能，但提高了系统稳定性。偏低则提高读写性能，但系统会不稳定。参数范围4-15T。

　　tRRD

　　行选通到行选通延迟，也称为RowtoRowdelay。这是表示“行单元到行单元的延时”。该值也表示在同一个内存模组连续的行选通动作或者预充电行数据命令的最小延迟时间。tRRD值越小延迟越低，表示下一个bank能更快地被激活，进行读写操作。然而，由于需要一定量的数据，太短的延迟会引起连续数据膨胀。如果出现系统不稳定的情况，需将此值设定较高的时钟参数。参数范围4-15T。

　　tRTP(DRAMREADtoPRETime)：内部读取到预充电命令时间。这个参数实际上就是读命令和预充电明令之间的时间间隔。如果参数值过小，系统运行很快，但不稳定。参数范围4-5T。

　　tFAW(FourActivateWindow)：FAW是FourBankActivateWindow的缩写，4个Bank激活窗口。这个参数就是4个Bank激活窗口的延迟。通常在8-bank设备中滚动tFAW窗口不要超过4bank。参数范围4-63T。

　　tWCL(WriteCAS#Latency)：写CAS#延迟。SDRAM内存是随机访问的，这意味着内存控制器可以把数据写入任意的物理地址，大多数情况下，数据通常写入距离当前列地址最近的页面。tWCL表示写入的延迟，除了DDRII，一般可以设为1T，这个参数和大家熟悉的tCL(CAS-Latency)是相对的，tCL表示读的延迟。该参数主要影响稳定性。参数范围5-15T。

　　高级时序配置

　　tRRDR：Read-ReadDifferentRank，sameDIMM。这个参数的含义是在同一个DIMM(就是同一条内存)内，读取不同RANK的延迟。参数范围1-6T。

　　tRRDD：Read-ReadDifferentRank。这个参数的含义是读取不同RANK的延迟(包括了所有DIMM)。参数范围1-6T。

　　tWWDR：Write-WriteDifferentRank，sameDIMM。这个参数的含义是在同一个DIMM(就是同一条内存)内，写不同RANK的延迟。参数范围1-6T。

　　tWWDD：Write-WriteDifferentRank。这个参数的含义是写不同RANK的延迟(包括了所有DIMM)。参数范围1-6T。

　　tRWDRDD：Read-WriteDifferentRankssameorDifferentDIMM。这个参数的含义是在同一内存条或不同内存条上读-写不同的RANK的延迟。参数范围1-6T。

　　tWRDRDD：Write-ReadDifferentRankssameorDifferentDIMM。这个参数的含义是在同一内存条或不同内存条上写-读不同的RANK的延迟。参数范围1-6T。

　　tRWSR：Read-WriteSameRank。这个参数的含义是读-写同一个RANK的延迟。参数范围1-6T。

　　2-3-4-2、UnLink(各通道单独调)的AdvancedDRAMConfiguration(高级DRAM配置)

　　每个通道的时序配置与前面的双通道联调是一样的，请参看。

　　2-4、集显频率设置

　　安装整合集显的处理器，就会出现这2项集显的超频设置。

　　2-4-1、GTOverClocking(集显超频)

　　这是设置集显是否超频，设置项有Enabled/Disabled，默认是Disabled(关闭)。

　　这项设置，下面就出现集显的倍频设置。

　　2-4-2、GTRatio(集显倍频)

　　调整集显的倍频。

　　2-5、辅助超频设置

　　2-5-1、SpreadSpectrum(扩展频谱)

　　也称展频技术。设置项有Enabled/Disabled，默认是Disabled(关闭)。

　　当主板上的时钟发生器工作时，脉冲的峰值会产生电磁干扰(EMI)，展频技术可以降低脉冲发生器所产生的电磁干扰。在没有遇到电磁干扰问题时，可以设为Disabled(关闭)，这样可以优化系统性能，提高系统稳定性;如果遇到电磁干扰问题，则应将该项设为Enabled()以便减少电磁干扰。一般在超频时，最好将该项设置为Disabled，因为即使是微小的峰值飘移也会引起时钟的短暂突发，这样会导致超频后的处理器被锁死。

　　2-5-2、VdroopControl(电压降控制)

　　这是控制超频满载时出现电压降的控制选项。设置项有Auto和Level0-Level7等七个级别，默认为Auto。Level0-Level7，级别越高控制电压降的强度越大。如果感觉超频后，CPU满负荷时电压下降较大，可以设置为高级别的VDroopControl。

　　2-5-3、DigitalCompensationLevel(数字补偿)

　　数字控制的供电电流补偿。设置项有Auto和High。一般情况下设置为Auto即可。在玩超频时可以设置为High，增强电流补偿，CPU获得稳定的电流。

　　2-5-4、CPUCoreOCPExpander(CPU核心过电流扩展)

　　为CPU，BIOS对CPU核心的电流都有，防止电流过大CPU。这个选项是扩展电流的值，这项设置有利于提高CPU的极限超频能力，但是也增大CPU的风险。这个设置后，CPU加电压要特别小心。设置项有Auto/1.5x/2x。默认是Auto。

　　2-5-5、CPUCoreEngineSpeed(CPU核心引擎速度)

　　这个选项是可以增加CPU供电MOS的开关频率，以便为CPU提供更稳定，更清洁的电流。MOS的开关速度增加也带来MOS的温度上升，容易烧MOS。所以这项设置，需要加强MOS的散热。设置项有Deult(默认)/Enhanced(增强)，默认是Deult(默认)。

　　2-6、电压设置

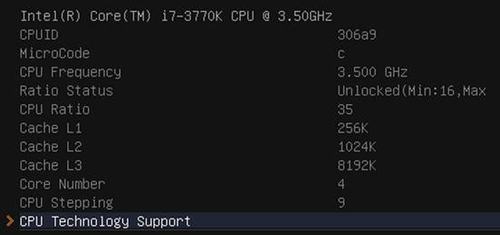

　　这些CPU功能特征也可以设置。

　　2-7-4-1、Hyper-threading(超线程)

　　/关闭超线程技术，设置项有Disabled(关闭)/Enabled()，默认是Enabled()。注意当CPU本身支持超线程，才会出现这个选项。

　　2-7-4-2、ActiveProcessorCore(活动的处理器核心)

　　设置启用的核心，对于多核CPU来说，客户可以设置使用的核心。比如6个核心，可以设置使用3个核心。设置项有：All/2/3/4/5/6….。要处理器正常工作，最低有一个核心工作，所以设置项里没有1。

　　2-7-4-3、LimitCPUIDMaximum(最大CPUID)

　　/关闭CPUID最大，设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　CPUID就是CPU的信息，包括了CPU的型号，信息处理器家庭，高速缓存尺寸，时钟速度，制造厂，晶体管数，针脚类型，尺寸等信息。

　　CPUID指令是IntelIA32架构下获得CPU信息的汇编指令，如果执行CPUID指令返回的值大于3，可能会造成某些操作系统(比如NT4.0，)误动作，所以要返回的值大于3。Windows操作系统不受返回值的影响，使用Windows的用户就要关闭这项。只有哪些受返回值影响的OS才需要。

　　2-7-4-4、ExecuteDisabledBit(扩展位)

　　/关闭扩展位，设置项有Disabled(关闭)/Enabled()，默认是。ExecuteDisableBit是Intel在新一代处理器中引入的一项功能，该功能后，可以防止病毒、蠕虫、木马等程序利用溢出、无限扩大等手法去系统内存并取得系统的控制权。其工作原理是：处理器在内存中划分出几块区域，部分区域可执行应用程序代码，而另一些区域则不允许。当然，要实现处理器的“ExecuteDisableBit”功能，还需要操作系统的配合才行。现在Windows系统、Linux9.2及RedHatEnterpriseLinux3Update3等均支持这一功能。

　　2-7-4-5、IntelVirtualizationTech(英特尔虚拟机技术)

　　/关闭虚拟机，设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　虚拟机就是在安装了Windows系统的PC机上，再设置一台共用此PC硬件的系统。这个系统就是虚拟机，虚拟机可以使一台PC同时使用2种不同的操作系统。

　　2-7-4-6、Intel(R)VT-DTech(英特尔VT-D技术)

　　/关闭VT-D技术，设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　VT-D技术就是I/O虚拟分配技术。英特尔VT-d是英特尔虚拟化技术硬件架构的最新。VT-d能够改进应用的兼容性和可靠性，并提供更高水平的可管、安全性、隔离性和I/O性能，从而帮助VMM更好地利用硬件。通过使用构建在英特尔芯片组内部的VT-d硬件辅助，VMM能够获得更出色的性能、可用性、可靠性、安全性和可信度。

　　2-7-4-7、PowerTechnology(电源技术)

　　电源技术就是节能技术，设置项有关闭(Disable)/能效(EnergyEfficient)/自选(Custom)，默认是自选(Custom)。

　　当默认的自选时，可以自己设置下面2个选项。

　　当设置为关闭(Disable)/能效(EnergyEfficient)，这2个选项就不能设置了。

　　2-7-4-8、C1ESupport(C1E支持)

　　/关闭C1E支持，设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　C1E的全称是C1Eenhancedhaltstat，由操作系统HLT命令触发，通过调节倍频降低处理器的主频，同时还可以降低电压。

　　2-7-4-9、OverSpeedProtection(过速)

　　/关闭过速，设置项有Disabled(关闭)/Enabled()，默认是Enabled()。

　　过速就是超频过度，可能影响CPU寿命。这个，就会防止超频过度，如果过度就不能开机。

　　2-7-4-10、IntelC-State(英特尔C-状态)

　　/关闭C-State，设置项有Disabled(关闭)/Enabled()，默认是Enabled()。

　　C-State是ACPI定义的处理器的电源状态。处理器电源状态被设计为C0,C1,C2,C3...Cn。C0电源状态是活跃状态，即CPU执行指令。C1到Cn都是处理器睡眠状态，即和C0状态相比，处理器消耗更少的能源并且更少的热量。但在这睡眠状态下，处理器都有一个恢复到C0的时间，不同的C-State要耗费不同的时间。

　　C-State与C1E的区别：C-State是ACPI控制的休眠机制，C1E是HLT指令控制的降低CPU频率节能。C1E是C0状态下的节能。

　　2-7-4-11、PackageCStateLimit(封装C状态)

　　这是设置C状态。设置项有Auto/C0/C2/C6/NoLimit，默认是Auto。

　　如果到C0，C1E就不起作用，如果到C2，就不能进入C3更节能的状态，超频时也可以设置为NoLimit(不)。

　　2-7-4-12、LongdurationPowerLimit(W)(长时间TDP瓦)

　　从功耗角度设定TDP，默认是CPU的设计功耗，不同的CPU，默认值可能不一样，当前的3690X是130W。客户可以自己设置，既可以设小功耗，也可以加大功耗。如果想超频，可以解除TDP。所谓长时间就是在设定的功耗下长时间运作。

　　2-7-4-13、Longdurationmaintained(S)(长时间TDP秒)

　　从时间角度设定TDP，也就是说设置在当前功耗下运作的时间，设置单位是秒。

　　2-7-4-14、ShortdurationPowerLimit(W)(短时间TDP瓦)

　　从功耗角度设定短时间TDP，设置单位是W。这是设置TurboBoost可以在短时间内超出TDP，但是不能超过这个功耗。

　　2-7-4-15、PrimaryplaneturboPowerLimit(W)(初始平台Turbo功耗瓦)

　　这是把CPU内的整合显卡作为主显的Turbo超频功耗。设置范围0-6瓦。

　　2-7-4-16、SecondaryplaneturboPowerLimit(W)(第二平台Turbo功耗瓦)

　　这是把CPU内的整合显卡作为主显的Turbo超频功耗。设置范围0-6瓦。

　　2-7-4-17、1-CoreRatioLimit4-CoreRatioLimit(每个核心的倍频)

　　这个设置就是CPU的睿频技术，可以修改睿频的目标频率，注意这里的1-6不是1-6号的每一个核心，而是核心的个数。参与工作的核心数量越少，睿频的频率就越高。

　　三、ECO(节能设置)

　　点击“ECO”按钮进入节能设置。

　　3-1、EUP2013(欧洲节能规范)

　　这是欧洲节能规范，主要是要求电脑在待机状态(就是我们常用的“关机”而没有关AC电源)的耗电，要求降到最低。设置项有Disabled(关闭)/Enabled()，默认是Enabled()。

　　EUP，需要优秀的电源。有些低端电源，可能在开机时出问题。出现开机问题，可以关闭EUP试试。

　　3-2、CPUPhaseControl(CPU供电相管理)

　　这是MSI的一项节能措施，根据CPU的负载调整CPU的供电相数，降低CPU供电电路的损耗。设置项有Auto(自动)/Disabled(关闭)，默认是Auto。

　　3-3、MotherboardLEDControl(主板LED管理)

　　/关闭主板上的LED灯，设置项有设置项有Auto(自动)/Disabled(关闭)，默认是Auto。

　　3-4、C1ESupport(C1E支持)

　　/关闭C1E支持，设置项有Disabled(关闭)/Enabled()，默认是Disabled(关闭)。

　　C1E的全称是C1Eenhancedhaltstat，由操作系统HLT命令触发，通过调节倍频降低处理器的主频，同时还可以降低电压。

　　3-5、IntelC-State(英特尔C-状态)

　　/关闭C-State，设置项有Disabled(关闭)/Enabled()，默认是Enabled()。

　　C-State是ACPI定义的处理器的电源状态。处理器电源状态被设计为C0,C1,C2,C3...Cn。C0电源状态是活跃状态，即CPU执行指令。C1到Cn都是处理器睡眠状态，即和C0状态相比，处理器消耗更少的能源并且更少的热量。但在这睡眠状态下，处理器都有一个恢复到C0的时间，不同的C-State要耗费不同的时间。

　　C-State与C1E的区别：C-State是ACPI控制的休眠机制，C1E是HLT指令控制的降低CPU频率节能。C1E是C0状态下的节能。

　　3-6、PackageCStateLimit(封装C状态)

　　这是设置C状态。设置项有Auto/C0/C2/C6/NoLimit，默认是Auto。

　　如果到C0，C1E就不起作用，如果到C2，就不能进入C3更节能的状态，超频时也可以设置为NoLimit(不)。

　　bios设置3-7、PCHealthStatus(PC健康状态)

　　显示PC的主要电压信息。

　　四、BROWSER(浏览)

　　点击“BROWSER”按钮进入。

　　提示如下：

　　请在Windows下用MSI驱动光盘安装WinKi，然后就可以使用BROWSER。

　　不过，目前这个功能是从光盘启动执行的。

　　5-2、LiveUpdate(网络更新)

　　这个功能需要在Windows下安装LiveUpdate软件才可以。

　　5-3、M-Flash(U盘启动/保存/刷新BIOS)

　　M-Flash是微星特有的一项技术，利用M-Flash可以保存、刷新BIOS，还可以从U盘中的BIOS启动。

　　5-3-1、BIOSBootFunction(BIOS启能)

　　设置项有Disabled(关闭)、Enabled(启用)，默认是关闭。如果设置为启用，SelectonefiletoBoot就变为可选的。

　　使用这个功能，需要先准备U盘，并把准备启动的BIOS拷贝到U盘，然后把U盘插入主板USB口，开机进入BIOS的这项设置，设定为Enabled。系统搜索U盘，并显示BIOS。

　　从U盘中选择可以启动的BIOS，保存设置重启，就可以从U盘的BIOS启动了。

　　5-3-2、SaveBIOStoStorage(保存BIOS到U盘)

　　先插入U盘，在SaveBIOStoStorage回车，弹出搜索到的U盘，然后显示将要保存的BIOS文件。

　　点击这个文件名，就开始保存。

　　5-3-3、SelectonefiletoupdateBIOS(选定一个文件更新BIOS)

　　点击SelectonefiletoupdateBIOS，弹出U盘，从U盘中选择要刷新的BIOS。

　　点击选中的BIOS，就开始刷新。

　　刷新完成立即重启。有时候重启不能开机，可以先关机，再开机。

　　由于刷新BIOS，开机就提示需要重新设置BIOS。

　　六、Security(安全)

　　点击“Security”按钮进入

　　这里设置管理员和用户开机密码，以及机箱入侵。

　　6-1、AdministratorPassword(管理员密码)

　　点击AdministratorPassword，弹出密码输入窗口。

　　输入密码，校验密码就建立完成。管理员密码是在进入BIOS设置时使用的。

　　6-2、UserPassword(用户密码)

　　点击UserPassword，弹出密码输入窗口。

　　输入密码，校验密码就建立完成。用户密码是在进系统时使用的。

　　6-3、U-Key(U盘作密钥)

　　U-Key设置为Enabled就是启用U盘作密钥。Enabled后MakeU-KeyAt变为可设置的，在此回车，弹出插在主板USB口的U盘。

　　在U盘点(回车)，就制作完成。

　　这样开机就必须插这个U盘，否则不能开机。

　　注意，设置U-Key前，一定要先设定User密码。

　　如果不用U-Key，设置为Disabled即可。

　　6-4、ChassisIntrusionConfiguration(机箱入侵配置)

　　所谓机箱入侵就是打开机箱的侧面板。机箱入侵配置就是设置打开机箱侧面板时，不能开机。这个功能需要机箱配合，也就是说机箱侧面板框架处有一个微动开关，开关连接到主板的JCI1。

　　设置项有Disabled(禁用)、Enabled(启用)、Reset(重置)。默认是Disabled。因为一般机箱没有这个入侵开关，这个选项保持默认的禁用。如果了，就无法开机了。可以清CMOS解决。
