大家都知道，在使用CAD软件绘图时，如果能恰当的运用一些技巧，我们的绘制将会变得更简单。浩辰CAD软件同样也有着很多的使用技巧，下面就让我们看一下应用于特殊符号输入、直线裁剪、编辑命令上的几种技巧吧。

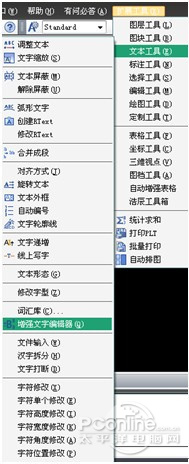

　　一、特殊符号输入浩辰CAD的扩展工具中的文本工具里有增强文字编辑器（如图1)，这里面收录了许多的特殊符号，工程师可以直接调用。与传统上需要新建单行文字，再输出快捷命令才能实现特殊符号输入的方法比起来，浩辰CAD提供了简便的快捷按钮，能有效提高工作效率。

　　图1

　　二、直线裁剪

　　要对直线进行裁剪，普通办法就是选择裁剪边界后，再选择要裁剪的线段。浩辰CAD还有较为简捷的办法，其做法如下：

　　1、按常规执行裁剪命令，选择裁剪边界，然后回车确认；

　　2、在提示选择要裁剪的线段元素时输入【f】，回车确认；

　　3、在软件出现“FirstFencepoint下绘制与要裁剪线段相交的连续直线”提示时，回车确认（需要注意的是：直线无需闭合，直线与要裁剪线段重复相交时，剪去相交以外的部分）。

　　三、使用“acad.lsp”编辑命令

　　如(DEFUNC()(COMMANDPURGEA;N)(PRINC))16.cad中导入Excel中的表格：

　　excel表格制作教程1、选中Excel中的表格（表格的边框要用细线），然后复制；

　　2、在浩辰CAD的选择性粘贴中选浩辰CAD图元；

　　3、选择插入点，我们会发现插入的表格线没有对齐，用反选选中全部的竖线，按住“shift”正选表格，使用“move”功能以使它们对齐，然后运用“trim”功能修剪左上角那根长出去的线。

　　4、选择表格中的一个文字，看一下它的高度，用windows自带的计算器计算一下它和我们想要的字的比例差多少，之后缩放到想要的文字大小。如果你还想设制文字的宽度系数，为了制作出与Excel里面看到对齐方式一样的数据，那就把表格先定义为块。插入块的时候选择x方向的系数，就是文字的宽度系数。

　　大家都知道，在使用CAD软件绘图时，如果能恰当的运用一些技巧，我们的绘制将会变得更简单。浩辰CAD软件同样也有着很多的使用技巧，下面就让我们看一下应用于特殊符号输入、直线裁剪、编辑命令上的几种技巧吧。软件名称：浩辰CAD2012软件版本：12.0build120423软件大小：92.97MB软件授权：免费适用平台：Win9XWin2000WinXPWin2003下载地址：
