导读：宽带路由器怎么设置,首先将你的计算机和路由器联入网络。连接方法，将ADSL猫出来的那根线连接到你的路由器的WAN口上，剩下的LAN端口可以连接你的计算机或者交换机都可以下面是宜春门户站小编根据宽带路由器怎么设置而综合百度经验、搜搜问问、新浪问答、百度知道里面的精髓内容为您解惑，希望小编辛苦搜集的资料能够帮到您。

　　（欢迎访问宜春门户站-）

　　如果你使用的是包月的话，你紧接着作下面的工作。如果你是计时的话，你直接跳到DHCP设置部分

　　8、在左面兰里面单击“网络参数”——〉“WAN口设置”

　　9、选择“自动连接”，然后单击“保存”

　　这样的话宽带连接部分就已经设置完毕了，你可以点击左面兰里面的“运行状态”，点击以后查看一下右面窗口的WAN端口状态。如果出现“断开”按钮(可不要点哦)，说明连接正常。

　　路由器各种连接的方法

　　方法

　　局域网接口

　　fast路由器密码常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。

　　(1)AUI端口

　　AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。但更多的则是借助于外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。当然，也可借助于其他类型的收发转发器实现与细同轴电缆(10Base-2)或光缆(10Base-F)的连接。AUI接口示意图如图1所示。

　　此主题相关图片如下：

　　RJ-45端口

　　RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。其中，10Base-T网的RJ-45端口在路由器中通常是标识为“ETH”，而100Base-TX网的RJ-45端口则通常标识为“10/100bTX”。

　　此主题相关图片如下：

　　如图2所示为10Base-T网RJ-45端口，而图3所示的为10/100Base-TX网RJ-45端口。其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。

　　此主题相关图片如下：

　　SC端口

　　SC端口也就是我们常说的光纤端口，它是用于与光纤的连接。光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。这种端口一般在高档路由器才具有，都以“100bFX”标注，如图4所示。

　　此主题相关图片如下：

　　广域网接口

　　在就讲过，路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的连接。但是因为广域网规模大，网络复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高，在以太网中一般都要求在100Mbps快速以太网以上。下面介绍几种常见的广域网接口。

　　(1).RJ-45端口

　　利用RJ-45端口也可以建立广域网与局域网VLAN(虚拟局域网)之间，以及与远程网络或Internet的连接。如果使用路由器为不同VLAN提供路由时，可以直接利用双绞线连接至不同的VLAN端口。但要注意这里的RJ-45端口所连接的网络一般就不太可有是10Base-T这种了，一般都是100Mbps快速以太网以上。如果必须通过光纤连接至远程网络，或连接的是其他类型的端口时，则需要借助于收发转发器才能实现彼此之间的连接。如图5所示为快速以太网(FastEthernet)端口。

　　此主题相关图片如下：

　　AUI端口

　　AUI端口我们在局域网中也讲过，它是用于与粗同轴电缆连接的网络接口，其实AUI端口也被常用于与广域网的连接，但是这种接口类型在广域网应用得比较少。在Cisco2600系列路由器上，提供了AUI与RJ-45两个广域网连接端口(如图6所示)，用户可以根据自己的需要选择适当的类型。

　　此主题相关图片如下：

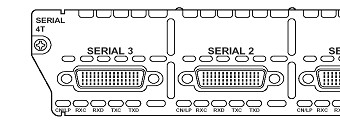

　　这种端口主要是用于连接目前应用非常广泛的DDN、帧中继(FrameRelay)、X.25、PSTN(模拟电话线路)等网络连接模式。在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。这种同步端口一般要求速率非常高，因为一般来说通过这种端口所连接的网络的两端都要求实时同步。

　　异步串口

　　异步串口(ASYNC)主要是应用于Modem或Modem池的连接，如图8所示。它主要用于实现远程计算机通过公用电话网拨入网络。这种异步端口相对于介绍的同步端口来说在速率上要求就松许多，因为它并不要求网络的两端保持实时同步，只要求能连续即可，主要是因为这种接口所连接的通信方式速率较低。

　　ISDNBRI端口

　　因ISDN这种互联网接入方式连接速度上有它独特的一面，所以在当时ISDN刚兴起时在互联网的连接方式上还得到了充分的应用。ISDNBRI端口用于ISDN线路通过路由器实现与Internet或其他远程网络的连接，可实现128Kbps的通信速率。ISDN有两种速率连接端口，一种是ISDNBRI(基本速率接口);另一种是ISDNPRI(基群速率接口)。ISDNBRI端口是采用RJ-45标准，与ISDNNT1的连接使用RJ-45-to-RJ-45直通线。如图9所示的BRI为ISDNBRI端口。

　　此主题相关图片如下：

　　路由器配置接口

　　路由器的配置端口有两个，分别是“Console”和“AUX”，“Console”通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而“AUX”是用于路由器的远程配置连接用的。

　　1.Console端口

　　Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序(如Windows下的“超级终端”)进行路由器本地配置。路由器的Console端口多为RJ-45端口。如下图10所示就包含了一个Console配置端口。

　　此主题相关图片如下：

　　AUX端口

　　AUX端口为异步端口，主要用于远程配置，也可用于拔号连接，还可通过收发器与MODEM进行连接。AUX端口与Console端口通常同时提供，因为它们各自的用途不一样。接口图示仍参见上述图10。

　　路由器的硬件连接

　　从的介绍或知，路由器的接口类型非常多，它们各自用于不同的网络连接，如果不能明白各自端口的作用，就很可能进行错误的连接，导致网络连接不正确，网络不通。下面我们通过对路由器的几种网络连接形式来进一步理解各种端口的连接应用。路由器的硬件连接因端口类型，也主要分与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接三类。

　　1.路由器与局域网接入设备之间的连接

　　局域网设备主要是指集线器与交换机，交换机通常使用的端口只有RJ-45和SC，而集线器使用的端口则通常为AUI、BNC和RJ-45。下面，我们简单介绍一下路由器和集线设备各种端口之间如何进行连接。

　　(1).RJ-45-to-RJ-45

　　这种连接方式就是路由器所连接的两端都是RJ-45接口的，如果路由器和集线设备均提供RJ-45端口，那么，可以使用双绞线将集线设备和路由器的两个端口连接在一起。需要注意的是，与集线设备之间的连接不同，路由器和集线设备之间的连接不使用交叉线，而是使用直通线，也就是说，跳线两端的线序完全相同，但也不是说只要线序相同就行，但最好不要采用一一对应法。再一个要注意的是集线器设备之间的级联通常是通过级联端口进行的，而路由器与集线器或交换机之间的互联是通过普通端口进行的。

　　另外，路由器和集线设备端口通信速率应当尽量匹配，否则，宁可使集线设备的端口速率高于路由器的速率，并且最好将路由器直接连接至交换机。

　　(2).AUI-to-RJ-45

　　这种情况主要出现在路由器与集线器相连。如果路由器仅拥有AUI端口，而集线设备提供的是RJ-45端口，那么，必须借助于AUI-to-RJ-45收发器才可实现两者之间的连接。当然，收发器与集线设备之间的双绞线跳线也必须使用直通线，连接示意图如图11所示。

　　此主题相关图片如下：

　　(3).SC-to-RJ-45或SC-to-AUI

　　这种情况一般是路由器与交换机之间的连接，如交换机只拥有光纤端口，而路由设备提供的是RJ-45端口或AUI端口，那么必须借助于SC-to-RJ-45或SC-to-AUI收发器才可实现两者之间的连接。收发器与交换机设备之间的双绞线跳线同样必须使用直通线。但是实际上出现交换机为纯光纤接口的情况非常少见。

　　路由器与Internet接入设备的连接

　　路由器的主要应用互联网的连接，路由器与互联网接入设备的连接情况主要有以下几种：

　　(1).通过异步串行口连接

　　异步串口主要是用来与Modem设连接，用于实现远程计算机通过公用电话网拨入局域网络。除此之外，也可用于连接其他终端。当路由器通过电缆与Modem连接时，必须使用AYSNC-to-DB25或AYSNC-to-DB9适配器来连接。路由器与Modem或终端的连接如图12所示。

　　此主题相关图片如下：

　　(2).同步串行口

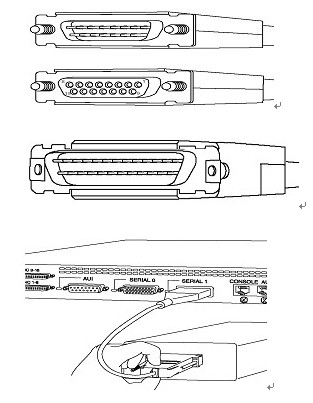

　　在路由器中所能支持的同步串行端口类型比较多，如Cisco系统就可以支持5种不同类型的同步串行端口，分别是：EIA/TIA-232接口、EIA/TIA-449接口、V.35接口、X.21串行电缆总成和EIA-530接口，所对应的适配器图示分别如图13、图14、图15、图16、图17所示。但是在这里要注意的一点就是，因为一般来说适配器连线的两端是采用不同的外形(一般称带插针之类推适配器头一端称之为“公头”，而带有孔的适配器一端通常称之为“母头”，注意“EIA-530”接口两端都是一样的接口类型)，这主要是考虑到连接的紧密。图中的“公头”为DTE(数据终端设备，DataTerminalEquipment)连接适配器，下方“母头”为DCE(数据通信设备，DataCommunicationsEquipment)连接适配器。如图18所示为同步串行口与Internet接入设备连接的示意图，在连接时只需要对应看一下连接用线与设备端接口类型就可以知道正确选择了。

　　此主题相关图片如下：

　　(3).ISDNBRI端口

　　Cisco路由器的ISDNBRI模块一般可分为两类，一是ISDNBRIS/T模块，二是ISDNBRIU模块，前者必须ISDN的NT1终端设备一起才能实现与Internet的连接，因为S/T端口只能接数字电话设备，不适用当前现状，但通过NT1后就可连接现有的模拟电话设备了，连接图如图19所示。而后者由于内置有NT1模块，我们称之为“NT1+”终端设备，它的“U”端口可以直接连接模拟电话外线，因此，无需再外接ISDNNT1，可以直接连接至电话线墙板插座，如图20所示。

　　此主题相关图片如下：

　　配置端口连接方式

　　与前面讲的一样，路由器的配置端口依据配置的方式的不同，所采用的端口也不一样，主要的仍是两种，一种是本地配置所采用的“Console”端口，另一种是远程配置时采用的“AUX”端口，下面分别讲一下各自的连接方式。

　　(1).Console端口的连接方式

　　当使用计算机配置路由器时，必须使用翻转线将路由器的Console口与计算机的串口/并口连接在一起，这种连接线一般来说需要特制，根据计算机端所使用的是串口还是并口，选择制作RJ-45-to-DB-9或RJ-45-to-DB-25转换用适配器，如图21所示。

　　此主题相关图片如下：

　　(2).AUX端口的连接方式

　　当需要通过远程访问的方式实现对路由器的配置时，就需要采用AUX端口进行了。AUX其实与所讲的接口结构与RJ-45一样，只是里面所对应的电路不同，实现的功能也不同而已，根据Modem所使用的端口情况不同，来确定通过AUX端口与Modem进行连接所也必须借助于RJ-45toDB9或RJ-45toDB25的收发器的选择。
