【IT168技术】今天我们继续中小企业网络管理的第二篇，路由器的启动过程与各种管理方式。内容就涉及到二个方面，一个是路由器的启动，当然这里包括路由器的启动过程，路由器的组件，以及IOS相关的操作，二是介绍对Cisco设备进行管理的几种方式。

　　我们先来看一下路由器的启动过程，其实路由器和计算机一样，也有一个加电启动的过程，如果想了解路由器的启动过程就必须要先了解路由的内部组件，我们来看一下

　　路由器内部组件

　　一般来说路由器就由这么几部分组成，我们来介绍一下：

　　Flash如同PC机上的BIOS(基本输入输出系统)，其中存放的是Cisco路由器的IOS，对它的主要就是对IOS文件的备份和恢复。在路由器的enable状态下用“dir”命令，就可以查看到Flash上存储的IOS文件名及其大小。Flash是可编程的存储器，因此可以对Flash进行编程而升级IOS，也能用“eraseflash”删除Flash中的IOS，所以这一命令的使用必须非常谨慎。我们可以通过备份一个IOS映像文件在计算机上，以在需要时修复IOS。用作备份的计算机要作为TFTP服务器，即它需要运行TFTPServer的软件。

　　NVRAM我个人认为翻译成非易失性RAM比较合适。如同PC机上的CMOS，其中存放的是路由器的配置文件。NVRAM的内容可以用“erasememory”或“writeerase”将配置参数删除到出厂设置状态，所以相对于路由器丢失了IOS，删除NOVRAM的后果不是很严重，恢复起来也容易一些。在路由器正常启动后，它会将NVRAM的内容拷贝到内存一份，我们对路由器的设置实际上就是修改内存中的参数。所以内存和NVRAM中的内容是可以不一样的，直到使用“writememory”、“copyrunning-configstartup-config”将内存设置保存到NVRAM中，或用“reload”、“copystartup-configrunning-config”、重启路由器等办法将NVRAM的内容重新调入内存，才能实现NVRAM与内存之间的同步。用“showconfiguration”命令可查看NVRAM中的设置，用“showrunning-config”、“writeterminal”命令则可以查看当前运行的设置(在内存中)。

　　ROM在Cisco路由器中的功能与计算机中的ROM相似，主要用于系统初始化等功能

　　ROM中实现的功能主要包含：

　　POST的注册

　　引导顺序的微调(可以实现密码恢复等功能)

　　MiniIOS的启动

　　ROM模式的启动

　　在IOS启动后可以通过showversion命令查看ROM中的信息

　　Bootstarp是位于ROM微码中的程序，用于执行程序。负责找到每个IOS的然后加载该文件。默认情况下，所有的Cisco路由器都从flash中加载IOS软件。

　　POST也是存放于ROM中微码中的程序，用来检查硬件基本配置是否正常，然后决定哪些接口可用。

　　ROMMomitor：存储在ROM的微码中，作用是测试和排疑等。

　　MiniIOS：是一个简化的IOS

　　RAM也就是咱们所说的内存，是可读可写的存储器，但它存储的内容在系统重启或关机后将被清除。和计算机中的RAM一样，Cisco路由器中的RAM也是运行期间暂时存放操作系统和数据的存储器，让路由器能迅速访问这些信息。RAM的存取速度优于前面所提到的3种内存的存取速度。)

　　当然这里应该还有一个必须的部件就是CPU，至于它的作用，就明白人不用细说!

　　另外还有一个比较重要的东西就是IOS

　　CiscoIOSSoftwareFeatures

　　忘记路由器密码IOS是路由器和交换机的操作系统的简称，全名是InternetworkOperationSystem，也就是说IOS就相当于PC的操作系统。

　　只是交换机有默认设置，而路由器没有默认设置，所以不论你买什么型号的交换机都可以不用配置直接使用，但不论你什么型号怕路由器，那怕是家庭使用的宽带路由器也必须要经过设置才可以作用。

　　这个IOS分为两类，主要发布版本(MR)和前期研发发布版本(EDR)。

　　主要版本(MR)是IOS技术部门负责管理和发布的IOS版本，这些版本继承于之前的早期研发版本，具有更可靠的特性、平台支持、功能和技术。因此IOSMR具有更好的可靠性和性能，并县域，MR不在接受对新的特性和平台的支持，每个升级的版本的改变只是对已知软件错误的修正。

　　研发版本(ED)是Cisco对为了满足对新技术和新平台的技术而开发的IOS版本。也就是说每个更新的ED版本的发布除了修正已知的软件错误之外，都会不断带给客户更多的新特性。并且，每个ED版本发布1至2年后，就会晋级成为下一个IOS的主要版本。

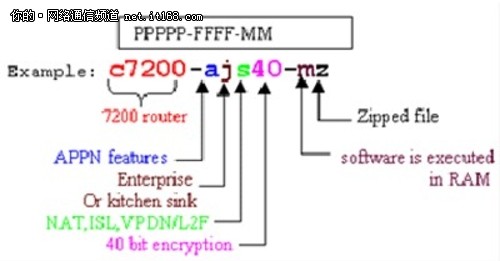

　　CiscoIOS的命名规范

　　CiscoIOS二进制文件的命名由3部分组成，其中第一部分表示的是平台也就是适合的型号，第二部分是特性，第三部分是运行时内存和压缩格式。

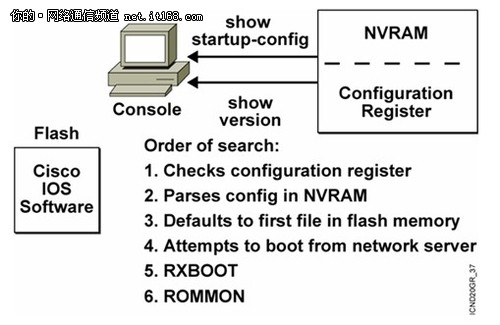

　　1.在ROM中检查启动注册值(也叫做寄存器值)。这个值相当重要!后面介绍

　　2.将NVROM中的Startup-configuration文件copy到内存里

　　3.默认情况下将flash中的第一个IOS文件加载到内存中。

　　4.如果没有在flash中找到IOS文件，则在网络中尝试寻找TFTPServer.

　　5.如果找不到TFTPServer，则使用RXBOOT模式，也就是加载ROM中的MiniIOS.

　　6.如果不能加载MiniIOS，则使用ROMMON启动。

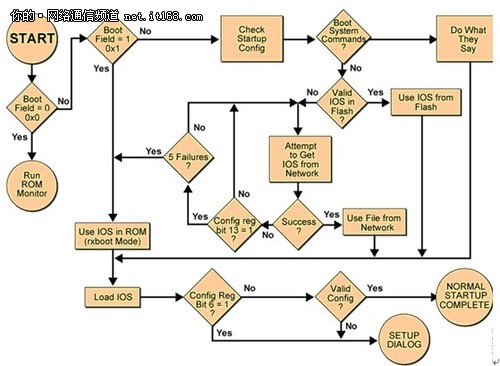

　　到这里我相信大家都能看的明白，下面咱们开始进行这一节的一个重点，详细分析一下路由器的启动流程图：如果大家把这个图看明白了，那么路由器的启动就没有问题了!

　　这个启动的过程还是有点小复杂的，好，我开始给大家做一个分析：

　　首先我们开始启动路由器，第一步到了bootfield=0如果成立就启动Rommonitor模式，如果不成立也就是说不等于0的话，再判断field=1是否成立，如果成立就开始从RXboot模式启动，也就是从miniIOS方式启动。那如果不成立的话，则去检查NVRAM中的start-upconfig中有没有bootsystemcommands命令，如果有，就按照这个命令去执行(dowhattheysay)它说从哪儿启动就从哪儿启动，那如果没有这个命令，就检查flash中没有一个的IOS文件，如果有，就使用这个IOS从继续向下走，加载这个IOS。那如果flash中没有IOS怎么办呢?就执行attempttogetiosfromnetwork，也就是从网络上寻找IOS(TFTP服务器)，如果成功,就从网络上使用这个文件来加载IOS，那如果运气比较差，从网络上没有找到IOS，那么就查看寄存器中第13位的值是否=1，如果成立，就会判断是否已经有5次失败了，如果没有则再从网络上查找此文件，也就是说找TFTP服务器，共寻找了五次如果都不成功最后才失败，那么这个时候就只能从miniIOS启动了，没有办法了!那如果这个13位如果不等于1，等于0就比较了，就进入了一个死循环。所以说这个第13位一般都是1!
