　　摘要一般企业网通过路由器连接外网，在大型园区网络中网络核心层通过三层交换机实现数据的高速转发和VLAN之间的路由，路由器和三层交换机在这里都是网络的关键设备，在网络规划设计时，为提高网络的可靠性，需要对这些关键设备进行冗余备份。该文详细阐述VRRP技术如何实现网络路由冗余和负载均衡。

　　关键词VRRP协议、虚拟路由器、备份组、路由冗余、负载均衡

　　1问题的提出

　　随着网络应用的不断深入和发展，用户对网络可靠性的需求越来越高。网络中路由器运行动态路由协议如RIP、OSPF可以实现网络路由的冗余备份，当一个主路由发生故障后，网络可以自动切换到它的备份路由实现网络的连接。但是，对于网络边缘终端用户的主机运行一个动态路由协议来实现可靠性是不可行的。一般企业局域网通过路由器连接外网，局域网内用户主机通过配置默认网关来实现与外部网络的访问。

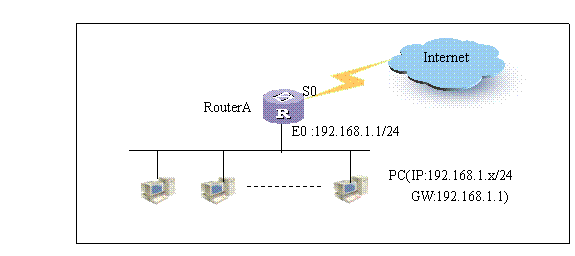

　　图1配置默认网关

　　如图一所示，内部网络上的所有主机都配置了一个默认网关(GW：192.168.1.1)，为路由器的Ethernet0接口地址。这样，内网主机发出的目的地址不在本网段的报文将通过默认网关发往RouterA，从而实现了主机与外部网络通信。路由器在这里是网络中的关键设备，当路由器RouterA出现故障时，局域网将中断与外网的通信。对于依托网络与外部业务往来频繁的企业以及公司的分支机构与总部的联系、银行的营业网点与银行数据中心的连接等方面的应用将因此受到极大的影响。为提高网络的可靠性，在网络构建时，往往多增设一台路由器。但是，若仅仅在网络上设置多个路由器，而不做特别配置，对于目标地址是其它网络的报文，主机只能将报文发给预先配置的那个默认网关，而不能实现故障情况下路由器的自动切换。VRRP虚拟路由器冗余协议就是针对上述备份问题而提出，消除静态缺省路由中所固有的缺陷。它不改变组网情况，只需要在相关路由器上配置极少几条命令，在网络设备故障情况下不需要在主机上做任何更改配置，就能实现下192.168.3.1一跳网关的备份，不会给主机带来任何负担。

　　2VRRP技术分析

　　VRRP(VirtualRouterRedundancyProtocol)是一种LAN接入设备容错协议，VRRP将局域网的一组路由器(包括一个Master即活动路由器和若干个Backup即备份路由器)组织成一个虚拟路由器，称之为一个备份组，如图2所示。

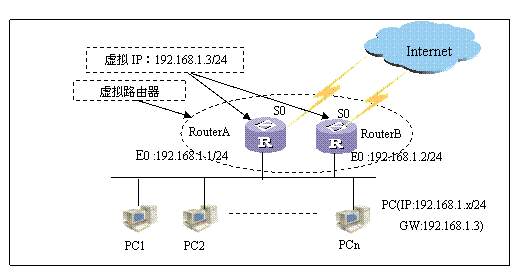

　　图2虚拟路由器示意图

　　VRRP将局域网的一组路由器，如图二中的RouterA和RouterB组织成一个虚拟的路由器。这个虚拟的路由器拥有自己的IP地址192.168.1.3，称为路由器的虚拟IP地址。同时，物理路由器RouterA，RouterB也有自己的IP地址(如RouterA的IP地址为192.168.1.1，RouterB的IP地址为192.168.1.2)。局域网内的主机仅仅知道这个虚拟路由器的IP地址192.168.1.3，而并不知道备份组内具体路由器的IP地址。在配置时，将局域网主机的默认网关设置为该虚拟路由器的IP地址192.168.1.3.于是，网络内的主机就通过这个虚拟的路由器来与其它网络进行通信，实际的数据处理由备份组内Master路由器执行。如果备份组内的Master路由器出现故障时，备份组内的其它Backup路由器将会接替成为新的Master，继续向网络内的主机提供路由服务。从而实现网络内的主机不间断地与外部网络进行通信。

　　VRRP通过多台路由器实现冗余，任何时候只有一台路由器为主路由器，其他的为备份路由器。路由器间的切换对用户是完全透明的，用户不必关心具体过程，只要把缺省路由器设为虚拟路由器的IP地址即可。路由器间的切换过程：

　　⑴VRRP协议采用竞选的方法选择主路由器。比较各台路由器优先级的大小，优先级最大的为主路由器，状态变为Master.若路由器的优先级相同，则比较网络接口的主IP地址，主IP地址大的就成为主路由器，由它提供实际的路由服务。

　　⑵主路由器选出后，其它路由器作为备份路由器，并通过主路由器发出的VRRP报文监测主路由器的状态。当主路由器正常工作时，它会每隔一段时间发送一个VRRP组播报文，以通知备份路由器，主路由器处于正常工作状态。如果组内的备份路由器长时间没有接收到来自主路由器的报文，则将自己状态转为Master.当组内有多台备份路由器时，重复第1步的竞选过程。通过这样一个过程就会将优先级最大的路由器选成新的主路由器，从而实现VRRP的备份功能。

　　3VRRP技术应用于大型园区网络

　　VRRP技术不但用于上述局域网连接外网的路由器的备份，还广泛用于大型园区网络核心层三层交换机的冗余备份。在大型园区网络中，核心层处于网络的中心，网络之间的大量数据都通过核心层设备进行交换，同时承担不同VLAN之间路由的功能。核心层设备一旦宕机，整个网络即面临瘫痪。因此，在园区网络设计中，核心设备的选择，一方面要求其具有强大的数据交换能力，另一方面要求其具有较高的可靠性，一般选择高端核心三层交换机。同时，为进一步提高核心层的可靠性，避免核心层设备宕机造成整个网络瘫痪，一般在核心层再放置一台设备，作为另一台设备的备份，一旦主用设备整机出现故障，立即切换到备用设备，确保网络核心层的高度可靠性。

　　核心层三层交换机的切换需要应用VRRP技术。如图3所示(为简便起见，以两层结构的网络为例)，为提高网络的可靠性，在网络核心层放置两台三层交换机(S1、S2)，接入层二层交换机(SW1、SW2、…、SWn)分别连接两台核心交换机。在大型园区网络中，为信号，提高网络的性能，同时实现网络的安全访问控制，一般根据具体情况将整个网络分成多个不同的VLAN，VLAN中主机的默认网关设置为三层交换机上VLAN的接口地址。

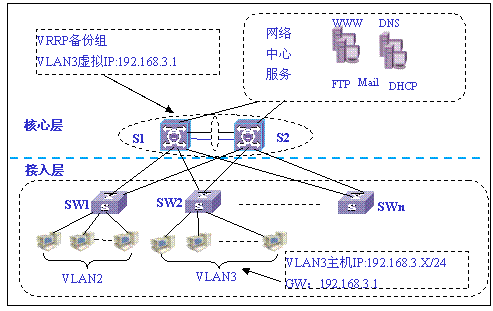

　　图3VRRP在园区网络中的应用

　　VRRP协议将网络中两台三层交换机(S1、S2)组成VRRP备份组，针对于网络中每一个VLAN接口，备份组都拥有一个虚拟缺省网关地址。如图以VLAN3为例，VRRP备份组设置VLAN3的虚拟IP地址(譬如：192.168.3.1)，备份组中S1、S2同时分别拥有自己的VLAN3的接口IP(譬如分别为：192.168.3.2，192.168.3.3)，VLAN3内主机的默认网关则设为VRRP备份组VLAN3的虚拟IP地址(192.168.3.1)。VLAN3内的主机通过这个虚拟IP访问VLAN3之外的网络资源，但实际的数据处理有备份组内活动(Master)交换机执行。如果活动交换机发生了故障，VRRP协议将自动由备份交换机(Backup)来替代活动交换机。由于网络内的终端配置了VRRP虚拟网关地址，发生故障时，虚拟交换机没有改变，主机仍然保持连接，网络将不会受到单点故障的影响，这样就很好地解决了网络中核心交换机切换的问题。
